USB-кабели — неотъемлемая часть нашей повседневной жизни. Подключая свой смартфон или планшет к компьютеру или зарядное устройство, мы каждый день используем эту технологию. Но почему в USB-кабеле четыре провода, а не меньше или больше? Давайте разберемся.
Обычный USB-кабель имеет четыре провода: красный, черный, белый, и зеленый. По согласованным стандартам обозначено, что красный провод отвечает за питание, черный — за минусовой контакт, белый — за переменное питание, а зеленый — за постоянное питание.
Если вам необходимо перепаять USB-коннектор или переделать схему проводки, будьте внимательны и придерживайтесь стандартной полярности проводов. Также, соответствие цветов проводов для других USB-кабелей (например, Philips) не всегда будет совпадать с штатной схемой.
Почему USB содержит четыре провода: открываем секреты
В USB-кабеле обычно четыре провода, каждый из которых выполняет свою функцию при подключении устройства к источнику питания.
1. Красный провод: обеспечивает подачу переменного напряжения на «+» клемму устройства для зарядки. Это основной способ зарядки большинства аккумуляторных устройств, но при использовании кабельных схем зарядки может быть и другие способы.
2. Черный провод: выполняет роль «минуса» и заземления. Он обеспечивает замыкание отрицательным зарядом и помогает устройству правильно заземляться.
3. Белый провод: используется для передачи данных между устройствами, таких как планшет Samsung Galaxy Tab. Он также может служить для измерительного индикатора зарядки и зарядного контроля.
4. Зеленый провод: выступает как индикаторная линия зарядки и может иметь различные способы использования. Например, он может указывать на количество заряда аккумулятора или мигать для обозначения фазы зарядки.

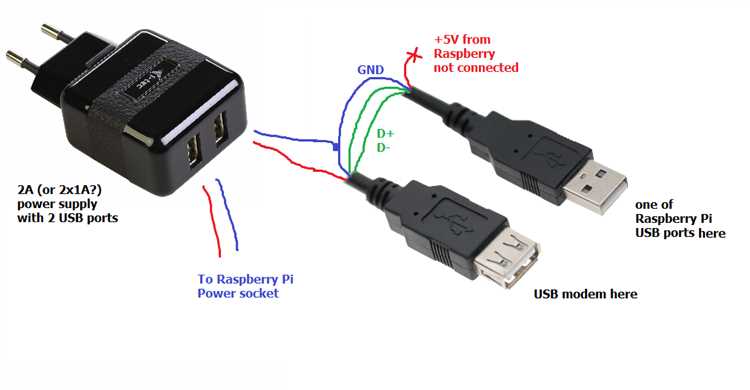

Принцип работы USB и его распиновка
USB-кабели обычно содержат 4 провода, которые выполняют различные функции:
1. Провод VCC (плюс)
Провод VCC (Voltage Common Collector) является положительным проводом и используется для передачи постоянного тока от источника питания (например, от блока зарядки или компьютера) к подключенному устройству. Он обычно расцвечен красным цветом.
2. Провод D- (минус)
Провод D- (Data Minus) является одним из двух проводов данных и используется для передачи данных от устройства к компьютеру. Он часто обозначается синим цветом.
3. Провод D+ (плюс)
Провод D+ (Data Plus) – второй провод данных, который используется для передачи данных от компьютера к устройству. Он обычно расцвечен зеленым цветом.
4. Провод GND (минус)
Провод GND (Ground) является отрицательным проводом и используется для обеспечения заземления или возвращения тока к источнику питания. Он часто обозначается черным цветом.
Правильное подключение проводов USB к устройству и компьютеру играет важную роль, поэтому следует внимательно следить за их распиновкой и цветовой маркировкой. Наличие ошибок в подключении USB-кабеля может привести к неполадкам и неправильной работе подключенного устройства.
Какой сигнал передается по каждому проводу
| Провод | Функция |
| Красный (+) | По проводу передается плюсовой сигнал, который заряжает устройство через встроенный контроллер заряда. |
| Черный (-) | Этот провод отвечает за минусовой сигнал и возвращение тока в зарядное устройство. |
| Белый (D-) и Зеленый (D+) | Эти провода используются для передачи данных и обеспечения обмена информацией между устройством и зарядным адаптером. Именно они помогают устройству определить, к примеру, тип зарядного адаптера (какой срок зарядки имеется). |
