Как подключить вентиляторы к материнской плате: руководство по всем разъемам

Корпус компьютера – это место, где установлены все основные компоненты обычного ПК. Времени от времени возникает необходимость соорганизовать эффективную вентиляцию внутри корпуса, чтобы избежать перегрева компонентов. Ключевые компоненты этой системы – это вентиляторы, которые обеспечивают подачу свежего воздуха и отвод горячего воздуха из корпуса. Как правило, вентиляторы подключаются к материнской плате, и разъемы для подключения могут быть разными.

Обычно подключение вентилятора к материнской плате не вызывает больших проблем. Существуют два основных типа разъемов: разъемы с тремя и четырьмя контактами. Цвет контактов на разъеме может быть разным, но наиболее распространены варианты с черным, красным и желтым проводами. С помощью этих контактов происходит передача информации о вращениях вентилятора, его напряжении и измерение оборотов в минуту (RPM). Чтобы организовать подключение вентилятора к материнской плате, необходимо знать распиновку каждого типа разъема и соответствующие значения напряжения и оборотов.

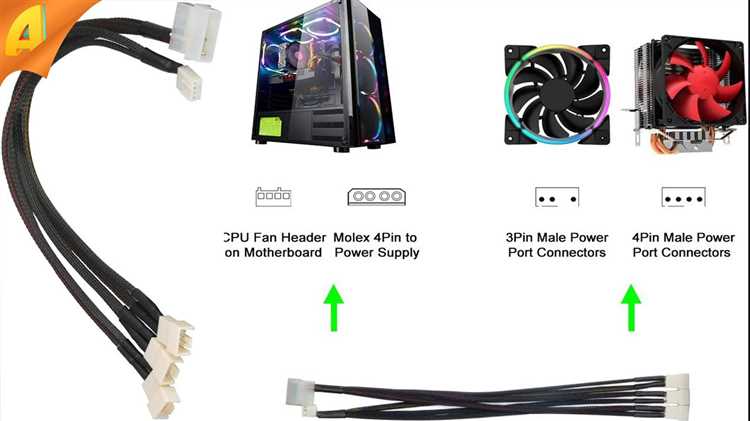

Кроме того, на материнской плате могут быть и другие разъемы для подключения вентиляторов, например, разъем CPU_OPT, который предназначен для управления системным вентилятором наиболее эффективным образом. Когда подключены несколько вентиляторов, можно использовать специальный концентратор, который позволяет управлять отдельными вентиляторами с помощью одного разъема на материнской плате.

Однако не все вентиляторы и разъемы совместимы друг с другом. Перед подключением следует внимательно изучить типы разъемов и определить их количество. Также важно учесть, что некоторые вентиляторы работают на напряжении 5 вольт, а другие на напряжении 12 вольт. Подключив вентилятор к неправильному разъему или при неправильном напряжении, можно повредить как вентилятор, так и материнскую плату.

В этом руководстве мы рассмотрим все разъемы и подключения вентиляторов на материнской плате, а также описано, как правильно организовать подключение при необходимости использования нескольких вентиляторов в одном ПК. Будут представлены схемы распиновки разъемов, указаны их функции и приведены рекомендации по правильному подключению вентиляторов к материнской плате.

Как подключить вентиляторы к материнской плате: полное руководство по разъемам

Если вы хотите управлять оборотами вентилятора на вашем компьютере, для этого потребуется правильное подключение к материнской плате. В этом руководстве мы рассмотрим основные разъемы и схему подключения вентиляторов.

Обзор основных разъемов

На материнской плате могут быть несколько разъемов для подключения вентиляторов. Основные из них:

• 4-pin (PWM) разъемы: наиболее распространенные разъемы для подключения вентиляторов. Они позволяют контролировать обороты вентилятора через материнскую плату.
• 3-pin разъемы: стандартные разъемы для подключения вентиляторов. Они позволяют контролировать обороты вентилятора, но без возможности использования функции PWM.
• МОЛЕКС/SATA разъемы: эти разъемы используются для подключения вентиляторов напрямую к блоку питания. Они не позволяют контролировать обороты вентилятора.

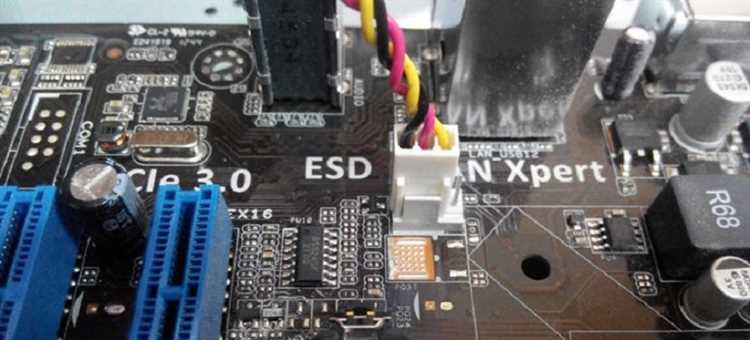

Подключение вентиляторов через 4-pin разъемы

Для подключения вентилятора с 4-pin разъемом (PWM) к материнской плате нужно найти соответствующий по размеру и количество контактов разъем и вставить в него разъем вентилятора. В 4-pin разъеме вы найдете следующие провода:

• Красный: +12 В (питание)
• Черный: заземление
• Желтый: датчик оборотов (RPM)
• Зеленый: управление оборотами (PWM)

При подключении вентилятора через 4-pin разъем материнская плата может управлять оборотами вентилятора в зависимости от задаваемых значений температуры.

Подключение вентиляторов через 3-pin разъемы

3-pin разъемы используются для подключения обычных вентиляторов, несовместимых с функцией PWM. При подключении вентилятора через 3-pin разъем следует учитывать следующую схему подключения:

• Синий: тахометрический сигнал (RPM)
• Черный: заземление
• Красный: +12 В (питание)

Управление оборотами вентилятора через 3-pin разъем невозможно, однако можно использовать реобасу для регулировки скорости вращения вентилятора.

Подключение вентиляторов через МОЛЕКС/SATA разъемы

МОЛЕКС/SATA разъемы используются для подключения вентиляторов напрямую к блоку питания, без возможности контролировать их обороты. При подключении к МОЛЕКС/SATA разъемам вы будете использовать следующую схему подключения:

• Красный: +12 В (питание)
• Желтый: датчик оборотов (RPM)
• Черный: заземление

Подключение вентиляторов через МОЛЕКС/SATA разъемы особенно полезно для корпусных вентиляторов, которые не требуют управления оборотами.

Заключение

Правильное подключение вентиляторов к материнской плате важно, чтобы обеспечить надлежащую вентиляцию компьютерного устройства. Зависимости разъема от подключаемого вентилятора и его задач с учетом особенностей материнских плат позволяют исключить возникновение ошибок и проблем при подключении.

Используйте данное руководство для того, чтобы выбрать наиболее подходящий разъем и правильно подключить вентиляторы к материнской плате.

Варианты подключения вентиляторов к материнской плате

При установке вентиляторов в корпус компьютера важно правильно подключить их к материнской плате, чтобы обеспечить надежную и эффективную вентиляцию и охлаждение компонентов. В этом разделе руководства мы рассмотрим все возможные варианты подключения вентиляторов к материнской плате.

В первую очередь, необходимо определить тип разъема, который имеет ваша материнская плата для подключения вентиляторов. Существует несколько стандартных типов разъемов на материнских платах, таких как 2-контактный или 3-контактный разъемы для подключения кулера процессора и 3 или 4-pin разъемы для подключения корпусных вентиляторов.

Для подключения кулера процессора вам могут потребоваться и 3-контактный разъем и 4-pin разъем в зависимости от модели кулера и разъемов на материнской плате. Распиновка разъемов может отличаться в зависимости от производителя, поэтому рекомендуется ознакомиться с документацией к материнской плате для получения точной информации о подключении.

Если у вас имеется 3-контактный разъем на материнской плате, то установка 3-pin кулера в этот разъем происходит следующим образом: вставьте разъем кулера в разъем процессора на материнской плате, установите кулер на соответствующее место на процессоре и закрепите его с помощью крепежных винтов. Обязательно подсоедините провод от вентилятора к разъему CPU FAN на материнской плате.

Если у вас установлен 4-pin кулер и на материнской плате есть 4-pin разъем для подключения кулера, то установка происходит аналогично, но в этом случае вам потребуется подключить дополнительный провод к 4-pin разъему на материнской плате, который отвечает за регулировку скорости вращения вентилятора.

Для подключения корпусных вентиляторов к материнской плате есть несколько вариантов. Если у вас имеется 3-pin разъем на материнской плате, то вы можете подключить 3-pin вентилятор к этому разъему. В этом случае вентилятор будет работать на постоянной скорости, без возможности регулировки скорости вращения.

Если у вас имеется 4-pin разъем на материнской плате, то вы можете подключить 3-pin или 4-pin вентилятор к этому разъему. При этом, если вы подключите 3-pin вентилятор, то скорость его вращения будет регулироваться автоматически материнской платой в зависимости от температуры компонентов.

В случаях, когда у вас нет доступных разъемов на материнской плате или вы хотите регулировать скорость вращения вентиляторов отдельно от материнской платы, вы можете подключить вентиляторы к реобасу (регулятору скорости вентиляторов). Это устройство позволит вам регулировать скорость вращения вентиляторов вручную или автоматически в зависимости от температуры.

Если у вас имеется большое количество вентиляторов или вы хотите подключить их к отдельному источнику питания, то вам потребуется использовать разъемы Molex. Эти разъемы имеются на блоке питания компьютера и позволяют подключать большое количество устройств, включая вентиляторы.

В итоге, при выборе способа подключения вентиляторов к материнской плате следует учитывать конкретные условия и требования, такие как количество и тип вентиляторов, разъемы на материнской плате, наличие реобаса и блока питания. Все эти факторы помогут вам определить наиболее подходящий вариант для вашего ПК.

Типы разъемов для подключения вентиляторов

На материнской плате также могут присутствовать разъемы других типов, например, 4-pin, молекс (используется для подключения блока питания к компьютеру), или 2-pin (используется для подключения корпусного вентилятора).

Каждый из этих разъемов имеет свои характеристики и задаваемые напряжение, поэтому при выборе вентиляторов и их подключении к разъему необходимо обращать внимание на их совместимость.

3-pin разъемы имеют одинаковые характеристики и подключаются к материнской плате с помощью трех проводов: черного (GND), красного (+12V) и желтого (RPM). Как правило, такие разъемы предназначены для подключения вентиляторов, обеспечивающих организацию воздушного потока в корпусе компьютера или для устройств, задаваемых определенным количеством оборотов вентилятора. В некоторых случаях кроме указанных проводов может присутствовать четвертый провод, зеленый, который отвечает за функцию RPM регулятора оборотов.

4-pin разъемы имеют подключение с использованием четырех проводов, что позволяет управлять скоростью вращения вентилятора. Кроме базовых проводов (+12V, GND) такие разъемы могут иметь дополнительный провод для подключения к PWM (широтно-импульсной модуляции) аппаратному средству материнской платы. Это позволяет контролировать обороты вентилятора.

Молекс разъемы используются для подключения вентиляторов, которые могут быть независимыми от материнской платы. Они подключаются напрямую к блоку питания и позволяют вентиляторам работать на постоянной скорости вращения.

2-pin разъемы позволяют подключить корпусные вентиляторы для организации воздушного потока в корпусе компьютера, но не предоставляют возможность регулировки оборотов вентилятора.

При выборе вентиляторов и подключении их к соответствующему разъему важно учитывать их характеристики, требования блока питания и материнской платы, а также задаваемую скорость вращения и уровень шума. Также стоит обратить внимание на размеры вентиляторов и возможность их установки в корпусе компьютера.

В итоге, выбор разъема для подключения вентилятора зависит от его характеристик и задачи, которую он должен выполнять в компьютере. Установка правильного вентилятора поможет обеспечить надежную вентиляцию и снизить температуру компонентов в системном блоке, что в свою очередь поможет продлить срок службы компьютера и улучшить его работу.
